SG100 Detector de gás de oxigénio fixo
Um detector de gases fixo e rentável, certificado pela IECEx/ATEXpara a monitorização contínua deoxigénio (O2)de0·30%VOLCaracterísticasIP66/IP68resistência à água e ao pó,Modulo de sensores inteligentes plug-and-play,4-20mA,RS485 Modbus, eHART opcionalSuportevarinha magnéticaecontrolo remotopara fácil configuração.LoRa/4G sem fiose3 reléspara controlo de dispositivos externos (trombones, ventiladores, luzes de alarme).
Visão geral do produto
OSérie SG100é um detector de gás fixo e rentável concebido paraMonitorização contínua 24 horas por dia, 7 dias por semanaO consumo de gases tóxicos, de oxigénio, de gases inflamáveis e de COV.oxigénio (O2)Como exemplo, utiliza umSensor eletroquímicopara medir as concentrações de0·30%VOLcom alta precisão e estabilidade.
O detector éCertificado IECEx e ATEXde qualidade à prova de explosãoEx db IIC T6 GbeEx db ia IIC T6 Gb, tornando-o adequado para zonas perigosas.IP66/IP68resistência à água e à poeira, garantindo uma operação fiável em ambientes adversos.
O SG100 oferece várias opções de saída:Análogo de 3 fios 4-20mA,RS485 Modbus, eHART opcionalComunicação, tornando-a compatível com a maioria dos sistemas de controlo (PLC, DCS, SCADA).3 relés opcionais(alarme de baixa/alta/falha) pode controlar diretamente dispositivos externos, como buzinas, luzes estroboscópicas e ventiladores de escape.Modulos sem fio opcionais (LoRa, 4G)permitir o acesso remoto a dados através de PC, portátil ou telemóvel.
Uma característica fundamental é aModulo de sensores inteligentes plug-and-playO módulo pode ser facilmente substituído sem desmontar a unidade inteira.suporte de montagem padrãoeProteção contra salpicos, pesa apenas10,0 kg, e é fácil de instalar por uma pessoa.
Por que monitorar o oxigênio (O2)?
O oxigénio é essencial para a vida, mas ambosdeficiência de oxigénioeenriquecimento de oxigénioOs riscos para a saúde e a saúde dos animais são muito elevados.
| Condição |
Concentração |
Risco para a saúde e segurança |
| Deficiência de oxigênio |
< 19,5% VOL |
Vertigem, respiração rápida, perda de coordenação, inconsciência, morte (abaixo de 10%) |
| Normal. |
200,9% VOL |
Seguro para trabalho normal |
| Enriquecimento de oxigénio |
> 23,5% VOL |
Aumento do risco de incêndio e explosão; materiais inflamáveis mais facilmente |
Fontes comuns de risco de oxigénio:
- Espaços confinados- Tanques, tubulações, esgotos, silos, cofres (oxigénio substituído por outros gases)
- Purificação de gases inertesO nitrogênio, o argônio ou o CO2 usados para limpar vasos podem substituir o oxigênio
- Reações químicasOs processos de oxidação consomem oxigénio
- Fugas de garrafas ou de condutas de oxigénioPode causar enriquecimento localizado de oxigénio
- Fermentação e processos biológicosConsomem oxigénio e produzem CO2 ou metano
- Soldar e cortarPode consumir oxigénio em áreas fechadas
Quando o SG100 for utilizado para a monitorização do oxigénio:
- Entrada de espaço confinado¢ Monitorização prévia e contínua dos tanques, canos e condutas
- Refinarias de petróleo e gás- Áreas de processamento, reservatórios de armazenamento e estações de pigging de tubulações
- Instalações químicasReatores, recipientes de mistura e áreas de armazenamento
- Instalações de tratamento de águas residuaisDigestores, cabeceiras e estações de elevação
- MineraçãoMinas subterrâneas, túneis e deslizamentos de passagem de minério
- Alimentos e bebidasLinhas de embalagem, frigoríficos e salas de fermentação
- Fabricação farmacêutica- Salas limpas, incubadoras e gabinetes de segurança biológica
- Laboratórios️ Capuzes de fumaça, caixas de luvas e áreas para animais
- Geração de energia¢ Salas de caldeiras, gabinetes de turbinas e áreas de manuseio de carvão
- Marinha e construção naval¢ Armazéns de carga, reservatórios de lastro e salas de máquinas

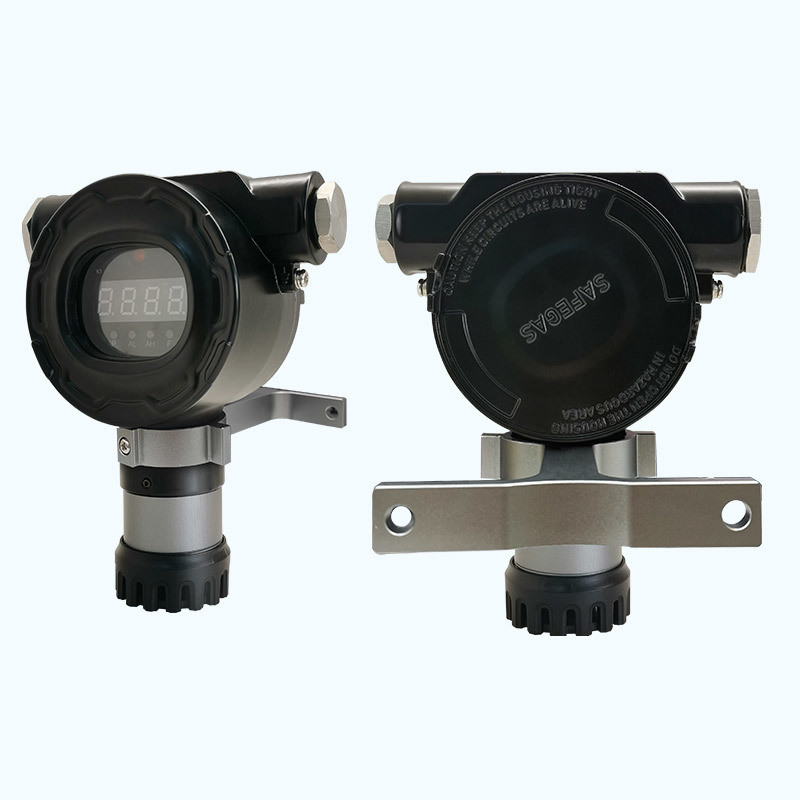

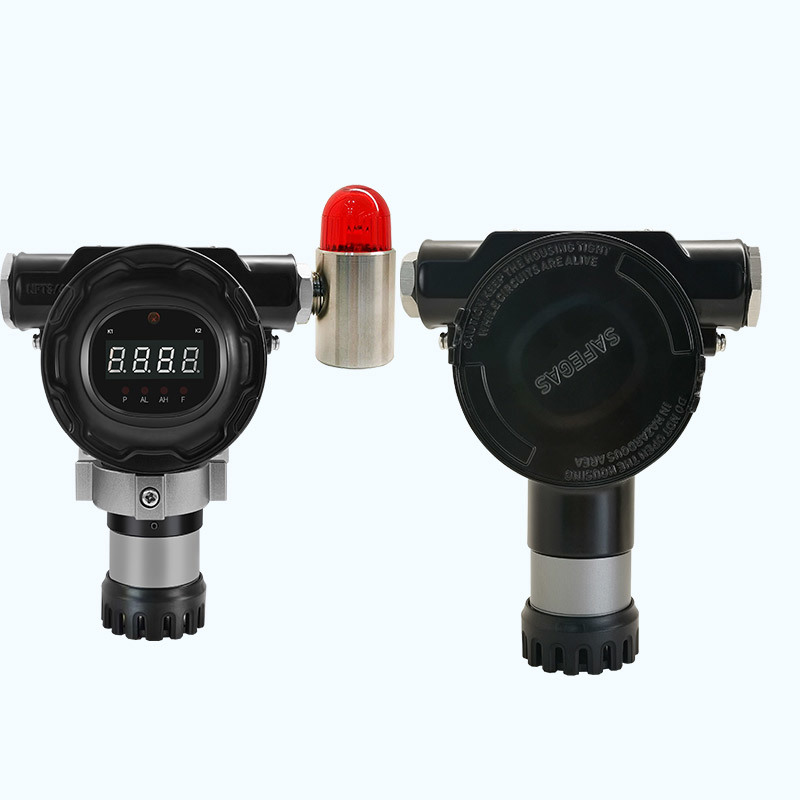

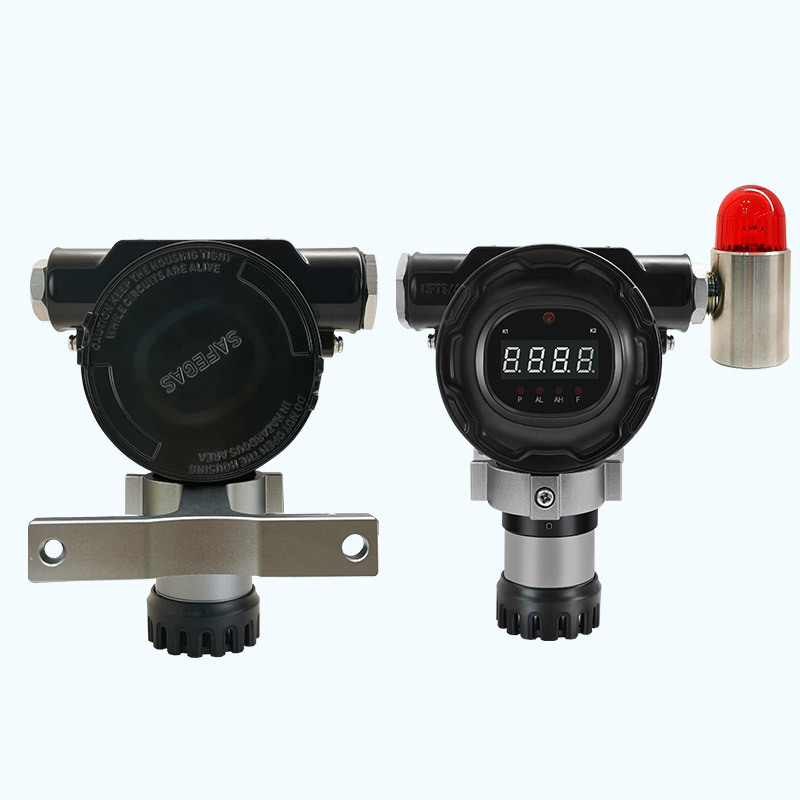

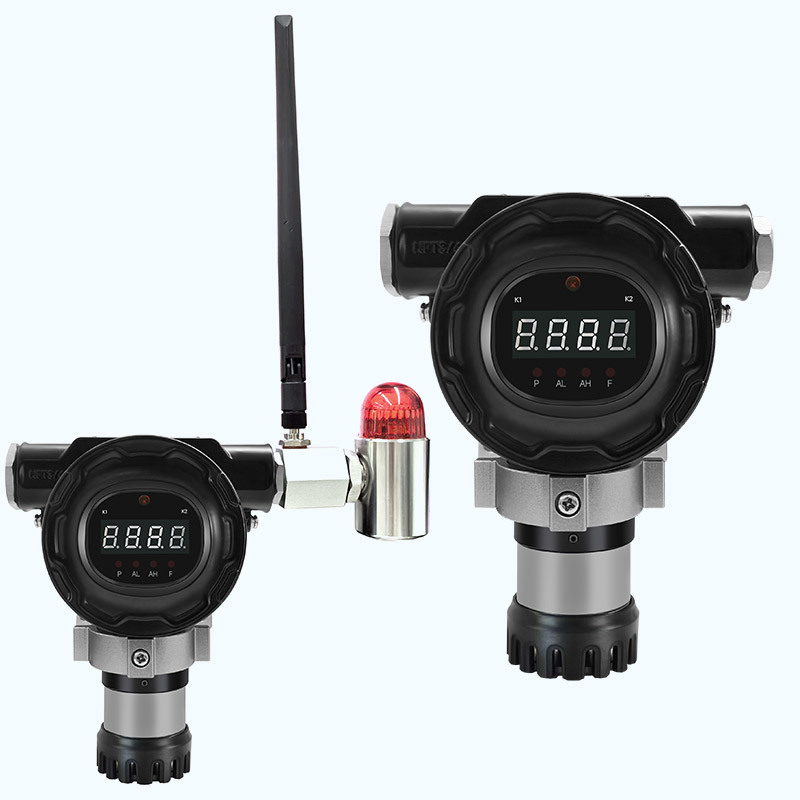

Imagens do produto
Principais especificações técnicas (para O2 de oxigénio, 0~30%VOL)
| Parâmetro |
Valor |
| Detetado gás |
O oxigênio (O2) também suporta gases tóxicos, gases inflamáveis, COV e outros gases |
| Princípio de detecção |
Electroquímica (para O2) |
| Faixa de medição |
0 30%VOL |
| Resolução |
00,1%VOL (típico, pode variar consoante o sensor) |
| Precisão |
≤ ± 2 ± 5% FS (dependendo do sensor específico) |
| Grau à prova de explosão |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| Grau de protecção |
Proteção IP66 / IP68 |
| Dispersão do Poder |
< 2,5 W (gás tóxico), < 4 W (gás inflamável) |
| Modo de comunicação |
4-20mA (3 fios), RS485 Modbus, 1 ̊5V, HART (opcional) |
| Sem fio |
LoRa, 4G (facultativo) |
| Tensão de funcionamento |
12 ⋅ 24 V DC |
| Relais |
3 relés (facultativo) ️ alarme baixo, alarme alto, alarme de falha |
| Exibição |
Exibição LED |
| Temperatura de funcionamento |
-20°C a +50°C (sensor eletroquímico) |
| Pressão de trabalho |
86 ∼ 106 kPa |
| Material do invólucro |
Alumínio fundido sob pressão (padrão); aço inoxidável SS316 (facultativo) |
| Entradas de cabo |
1 × 3/4 NPT e 1 × M20 |
| Dimensões |
157.8 × 128,8 × 69,6 mm |
| Peso |
10,0 kg |
| Garantia |
1 ano |
Principais características
- Certificado à prova de explosão- IECEx e ATEX Ex db IIC T6 Gb / Ex db ia IIC T6 Gb para zonas perigosas (Zona 1, Zona 2).
- Proteção IP66 / IP68¢ À prova d'água e de poeira para ambientes exteriores e de lavagem.
- Modulo de sensores inteligentes plug-and-play¢ Fácil substituição e calibração através do software Safegas PC sem desmontar toda a unidade.
- Opções de saída múltiplas3 fios 4-20mA, RS485 Modbus, opcional HART compatível com PLC, DCS, SCADA.
- Saídas do relé (facultativo)3 relés (baixo/alto/falha) para controlar dispositivos externos como buzinas, luzes estroboscópicas, ventiladores e válvulas solenoides.
- Conectividade sem fios (opcional)¢ módulos LoRa ou 4G para visualização remota de dados em PC, portátil ou telemóvel.
- Funcionamento flexívelConfiguração através de varinha magnética (não intrusiva) ou controlo remoto opcional.
- Instalação fácil¢ Leve (1,0 kg) com suporte de montagem padrão; instalação para uma pessoa.
- Incluído o protetor contra salpicosProtege o sensor durante a instalação ao ar livre ou em ambientes de salpicos.
- Construção robusta¢ Casas de alumínio fundido a pressão (SS316 opcional para ambientes corrosivos).
Aplicações típicas para detecção de oxigénio (O2)
O detector de oxigénio fixo SG100 é amplamente utilizado para prevenir a deficiência de oxigénio e os riscos de enriquecimento nos seguintes ambientes:
- Entrada no espaço confinado
Tanques, silos, tubulações, esgotos, canos e cofres
Monitorização contínua antes e durante a entrada do pessoal
Alarme quando o O2 cai abaixo de 19,5% ou sobe acima de 23,5% VOL
- Refinarias de petróleo e gás e instalações petroquímicas
Áreas de processo, reservatórios de armazenamento, manuseamento de catalisadores, estações de pigging de tubulações
Detetar o deslocamento de oxigénio por hidrocarbonetos ou gases inertes
Prevenir incêndio/explosão decorrente do enriquecimento de oxigénio
- Fabricação de produtos químicos
Reatores, recipientes de mistura, armazenamento de solventes e colunas de destilação
Monitorizar os níveis de oxigénio quando for utilizada a purgação de gás inerte
Proteger os trabalhadores e prevenir reacções de oxidação
- Instalações de tratamento de águas residuais
Digestores, cabeçarias, estações de elevação, reservatórios de lodo
O metano e o CO2 produzidos durante a digestão deslocam o oxigénio
Proteger os trabalhadores durante a inspecção e manutenção
- Mineração subterrânea e túnel
Minas de carvão, minas de rocha dura, operações de perfuração de túneis
O oxigénio consumido por equipamento a diesel, exploração ou oxidação de minérios
Monitorização contínua ao longo das vias aéreas de ventilação e das superfícies de trabalho
- Indústria de alimentos e bebidas
Linhas de embalagem com nitrogénio, frigoríficos, recipientes de fermentação
Detetar a deficiência de oxigénio em espaços fechados
Garantir a segurança dos trabalhadores nas cervejarias, laticínios e fábricas de processamento de carne
Introdução à empresa
A Shenzhen YuanTe Technology Co., Ltd. (marca: Safegas) foi criada em 2010 e é especializada em P&D, fabricação e vendas de equipamentos de detecção de gás e sistemas integrados.Com mais de 16 anos de experiência na indústria, a empresa atende a setores como petróleo e gás, produtos químicos, proteção ambiental, eletrônica, engenharia municipal, agricultura e eletrodomésticos.O seu portfólio de produtos inclui detectores de gás portáteis, transmissores de gás fixos, analisadores de gás, painéis de controlo e acessórios de calibração.possuidores de certificações internacionais, tais como IECExCom uma capacidade de produção anual de mais de 80.000 unidades, a YuanTe Technology fornece soluções de detecção de gases para clientes em todo o mundo.
Vantagens da empresa
- Certificações internacionais∆ IECEx e ATEX Ex db IIC T6 Gb / Ex db ia IIC T6 Gb, IP66/IP68.
- Detecção fixa eficiente em termos de custos¢ Alta performance a preços competitivos.
- Modulo de sensores plug-and-play¢ Fácil substituição e calibração do campo sem desmontar o detector.
- Opções de saída múltiplas4-20mA, RS485, HART (opcional)
- Sem fio pronto.¢ LoRa/4G opcional para monitorização remota em locais de difícil acesso.
- Controle do relé- até 3 relés para a activação directa dos alarmes externos e da ventilação.
- Configuração flexível¢ Função de varinha magnética ou comando remoto para utilização segura em zonas perigosas.
- Construção robustaIP66/IP68, caixa de alumínio fundido a moagem, protetor contra salpicos incluído.
- Leve e fácil de instalar¢ Apenas 1,0 kg, suporte de montagem padrão, instalação para uma pessoa.
- Apoio globalServiço ao cliente 24 horas por dia e entrega rápida.
SG100 Detetor de O2 FAQ
- P1: Que gás detecta o SG100?
- A: DetectaOxigénio (O2)com alcance0·30%VOL.
- P2: Qual é o princípio de detecção?
- A:ElectroquímicosSensor, alta precisão e longa vida útil.
- Q3: Que certificações tem?
- A:IECEx e ATEXCertificado à prova de explosão.
- Q4: Qual é o grau de protecção?
- A:IP66/IP68à prova de água e à prova de pó.
- Q5: Que sinais é suportado?
- A: Padrão4-20mA + RS485; opcional HART.
- P6: Ele suporta wireless?
- A: OpcionalLora / 4Gpara monitorização remota de dados.
- P7: Tem saída de relé?
- A: Opcional3 reléspara alarme, ventilação, controlo de ligação.
- P8: Como operar e calibrar?
- A: ApoioMáquina de controlo remoto com vareta magnética e infravermelhoNão é preciso abrir a cobertura.
- P9: É fácil substituir o sensor?
- A:Módulo plug-and-play, trocável a quente, fácil de manter.
- P10: Qual é a temperatura de funcionamento?
- A:-20°C ~ 50°Cpara sensor de O2 eletroquímico.
