Controlador de alarme de gás de canal 1-4 YT-1100H
O YT-1100H é um controlador de alarme de gás compacto montado na parede projetado para aplicações de segurança industrial.Este controlador versátil suporta 1-4 canais com capacidade de entrada de 4-20mA e apresenta sistemas de alarme de som e luz abrangentes com saídas de relé 1-5.
Mini, de paredeControlador de alarme de gáspara 1 a 4 canais de detectores de 4 a 20 mAMonitorização, controlo e alarme integrados, construído emAlarme de som/luz,Saídas de relé 1 ′5(até 10A AC250V), eProteção de fiação inversaSuporta setpoints de alarme alto/baixo personalizados, correspondência de faixa e comutação de tipo de gás (oxigênio/não oxigênio).DC 24V por canalIdeal para sistemas de detecção de gás de pequeno a médio porte em instalações químicas, túneis, garagens de estacionamento e caldeiras.
Visão geral do produto
OYT-1100HÉ um controlador de alarme de gás montado na parede, concebido para sistemas de detecção de gás de pequeno a médio porte.1 a 4 canaisde4-20mAO controlador integra os sinais analógicos dos detectores de gás fixos (por exemplo, YT 95H, série SG100).Monitorização em tempo real,controlo de saída, eFunções de alarmeEm uma unidade compacta, aproximadamente do tamanho de um telefone, tornando-a flexível e fácil de instalar.
O controlador possui umAlarme de som e luzque se activa quando a concentração de gás excede os limiares de alarme altos ou baixos definidos pelo utilizador.Dispositivos externos(válvulas solenoides, ventiladores de escape, motores, bombas de água, estroboscópios, sistemas de aspersão, etc.) através deSaídas de relé- até 5 relés (facultativo), cada um com capacidade de comutaçãoAC250V 10A.
Principais benefícios para o utilizador:
- Protecção de cablagem inversaem portas de entrada evita danos durante a instalação.
- Valores de alarme personalizáveis(alto, baixo, alcance) para corresponder a qualquer detector.
- Troca de tipo de gás(oxigénio/não-oxigénio) ️ importante para os alarmes de deficiência de oxigénio em comparação com os alarmes tóxicos/inflamáveis.
- Exibição clara1 dígito para o número de canais, 4 dígitos para a concentração (0,0019999), com unidade (ppm, %VOL, %LEL).
O controlador também fornecePotência de saída de corrente contínua 24 V(0,25A por canal) para alimentar os detectores ligados, simplificando a fiação.200 mspara uma resposta rápida.

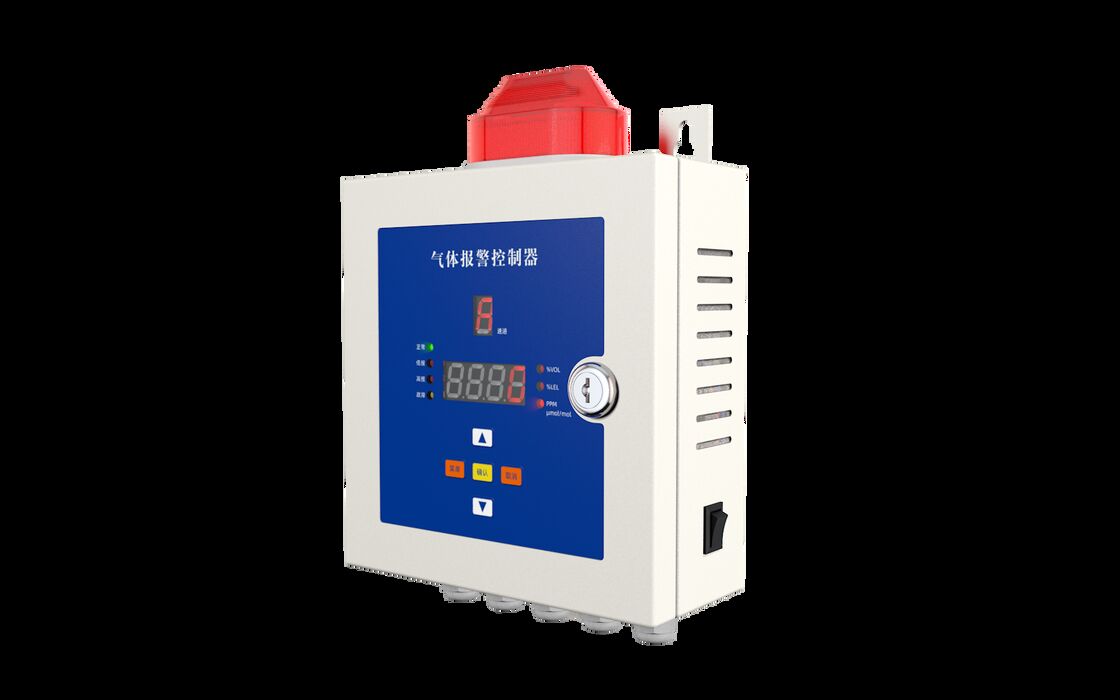

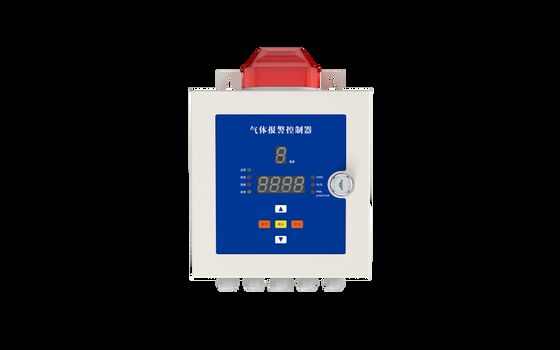

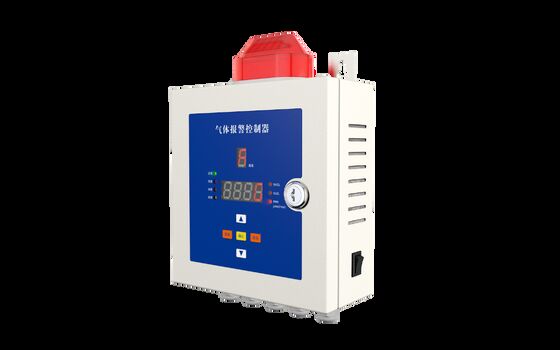

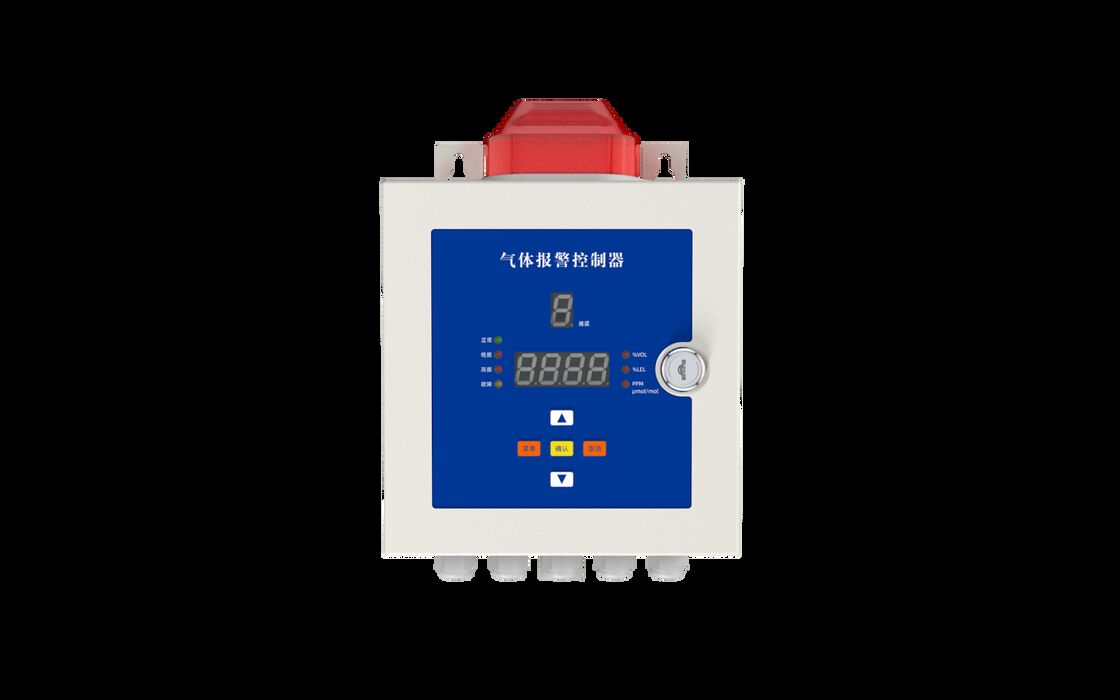

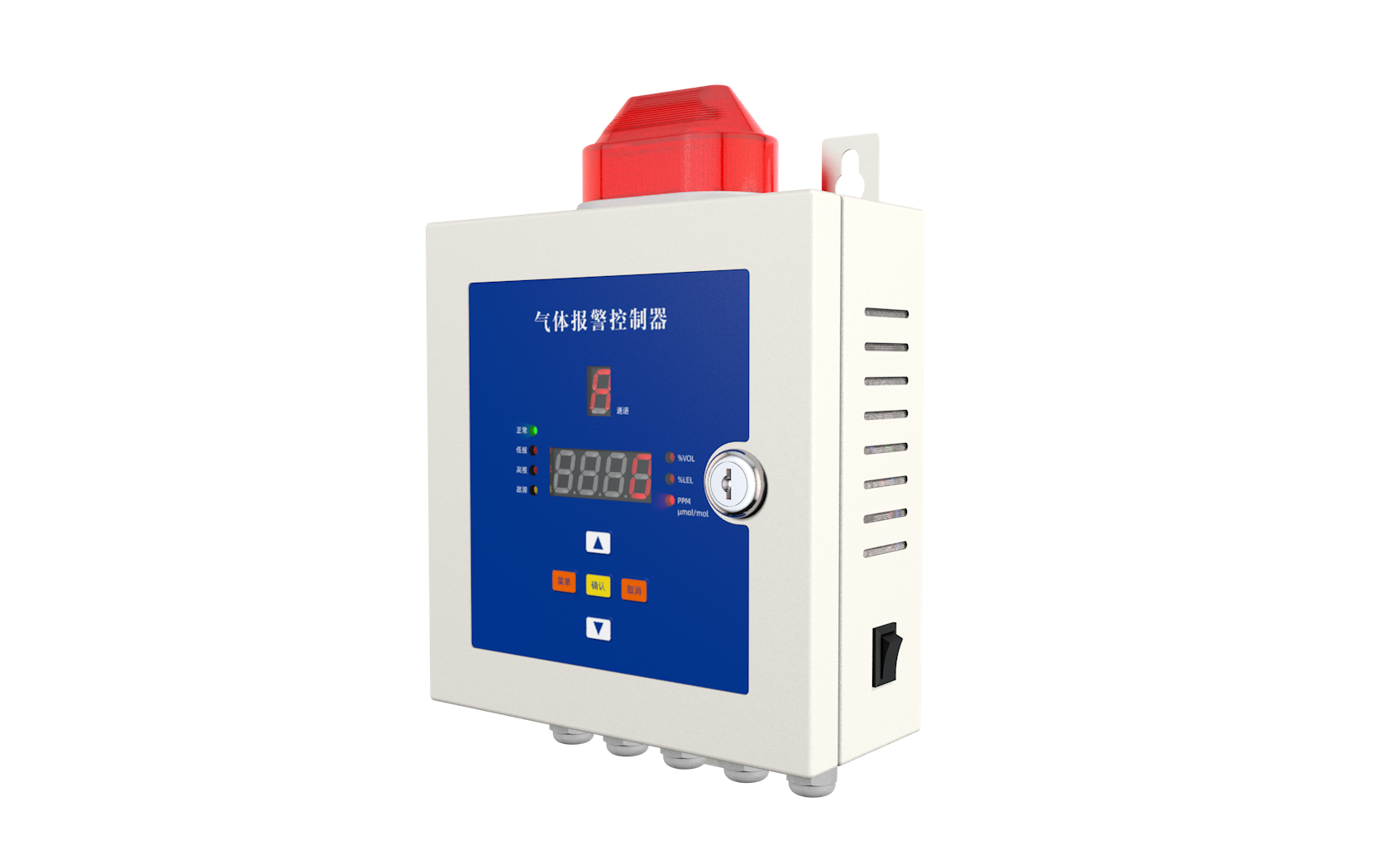

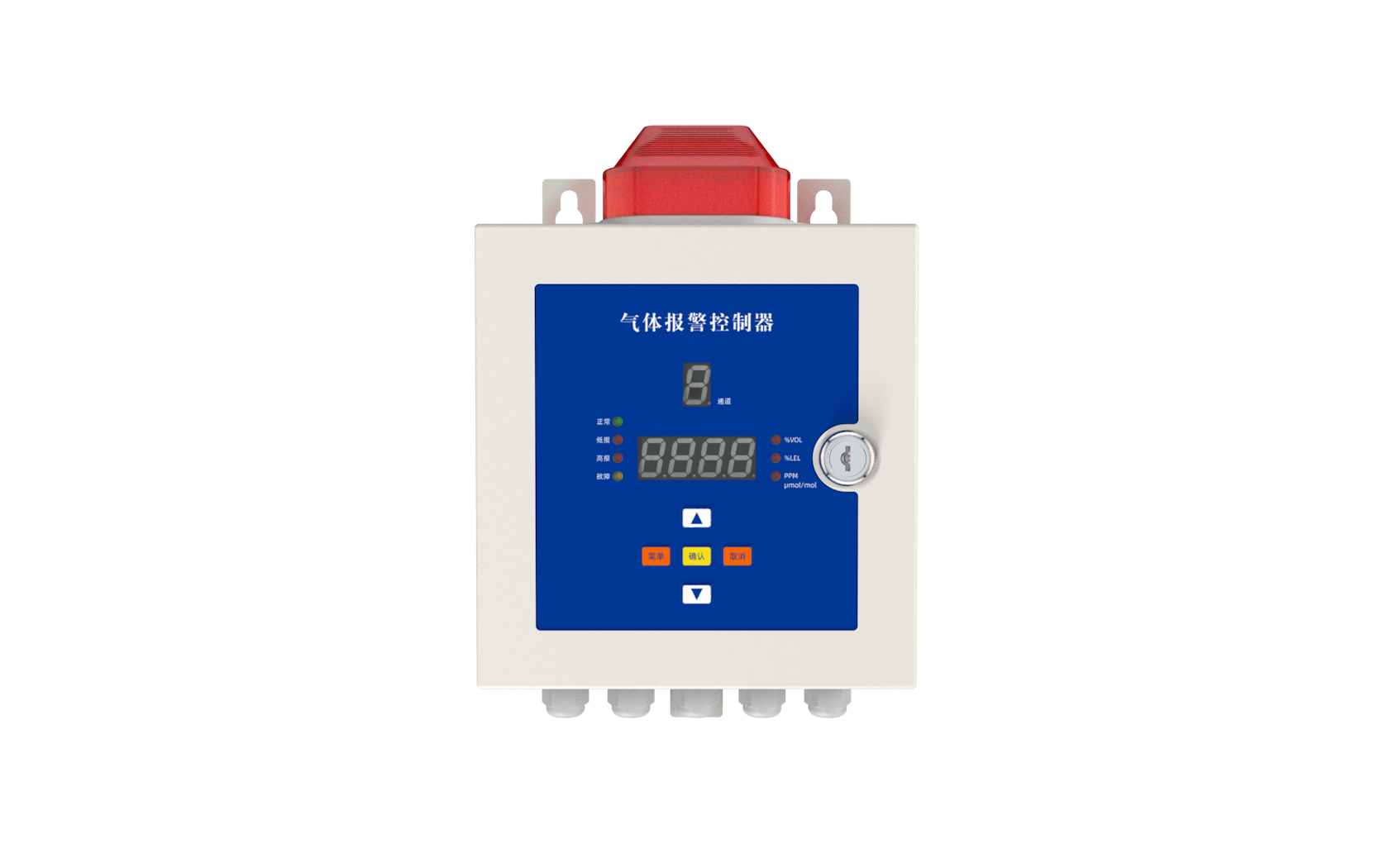

Imagens do produto
Principais características
- 1 4 canais 4 entrada 20mA- flexível para pequenas redes de detecção de gases.
- Alarme de som/luz integrado- Não é necessário alarme externo.
- 1 a 5 saídas de relé(opcional)
- Protecção de cablagem inversaPrevine danos nas conexões de entrada.
- Configurações de alarme personalizáveisAlarme alto, alarme baixo, faixa de transmissão
- Troca de tipo de gásO oxigénio (baixo alarme de deficiência) versus não oxigénio (alto alarme de toxicidade/inflamabilidade).
- Exibição clara¢ ID do canal de 1 dígito + concentração de 4 dígitos (0,001 ¢ 9999) + exibição da unidade.
- Análise rápida de dadosIntervalo de inspecção de 200 ms.
- Construído em fonte de alimentaçãoFornece DC 24V (0,25A/canal) aos detectores.
- Compacto e montável na parede️ Mini tamanho (73,7×192,5×83,7mm), fácil instalação.
Principais especificações técnicas
| Parâmetro |
Valor |
| Método de instalação |
Montado na parede |
| Dimensões |
73.7 × 192,5 × 83,7 mm |
| Canais de entrada |
4-20mA; opcional 1ch, 2ch ou 4ch |
| Relais |
1, 2 ou 5 (facultativo) ‡ classificação de contacto AC250V 10A |
| Exibição do canal |
1 dígito |
| Display de concentração |
Quatro dígitos, faixa 0,0019999 (dependendo do sensor) |
| Exibição da unidade |
ppm, %VOL, %LEL |
| Intervalo de inspecção |
200 ms |
| Potência de entrada |
AC 100 ̊220V, 50/60 Hz |
| Potência |
DC 24V, 0,25A por canal |
| Temperatura de funcionamento |
-10°C a +50°C |
| Umidade de funcionamento |
≤ 95% RH (não condensante) |
| Peso |
≤1,7 kg |
Aplicações típicas
- Pequenos sistemas de detecção de gases1 a 4 detectores numa área localizada.
- Instalações químicas¢ Monitorização dos pontos de gás tóxico/inflamáveis.
- Tratamento de águas residuaisO controlo de H2S, CH4, O2 nas estações de elevação.
- Garagens de estacionamento- controlo da ventilação do CO e do NO2.
- TúnelO CO, a visibilidade e a monitorização dos gases inflamáveis.
- Salas de caldeiras- alarmes de CO e de gases combustíveis.
- Armazenagem a frio¢ Monitorização da amônia (NH3) ou do CO2.
- LaboratóriosDetecção de gás da capota de fumo.
Perguntas frequentes
1Quantos detectores pode suportar o YT-1100H?
Até4 detectorescom 4 saídas de 20 mA (disponíveis em versões de 1 canal, 2 canais ou 4 canais).
2O controlador tem alarme incorporado?
Sim, tem umAlarme de som e luzNão é necessário alarme externo para alerta local.
3Para que são utilizadas as saídas dos relés?
Os relés podem controlarVentiladores de escape, válvulas eletromagnéticas, bombas de água, luzes estroboscópicas, aspersores, ou outros dispositivos até 10A AC250V.
4Posso definir diferentes limiares de alarme por canal?
Sim, sim.alarme baixo, alarme alto e faixa de mediçãosão configuráveis de forma independente para cada canal.
5Como é que eu abro os detectores de gás?
O controlador forneceSaída DC 24V(0,25A por canal) para alimentar os detectores directamente.
6. O que significa comutação do tipo de gás (oxigénio/não oxigénio) ?
Para detectores de oxigênio, a lógica de alarme é invertida (alarme baixo para deficiência). Para gases tóxicos / inflamáveis (não oxigênio), os alarmes são acionados em alta concentração.
7Há proteção de polaridade inversa?
Sim proteção de retorno da porta de fiação evita danos se trocar acidentalmente os fios.
8Qual é o intervalo de inspecção?
200 msO controlador lê cada canal a cada 200 milissegundos para uma resposta rápida.
9Posso usar o controlador com dois detectores de fios?
Sim, desde que o detector dê um sinal de 4 20mA. A potência de saída do controlador de 24 V DC também pode alimentar 2 detectores alimentados por circuito elétrico.
10Qual é a garantia?
Normalmente1 anopara o controlador (confirmar com o fornecedor).
Introdução à empresa
A Shenzhen YuanTe Technology Co., Ltd. (marca: Safegas) foi criada em 2010 e é especializada em P&D, fabricação e vendas de equipamentos de detecção de gás e sistemas integrados.Com mais de 16 anos de experiência na indústria, a empresa atende a setores como petróleo e gás, produtos químicos, proteção ambiental, eletrônica, engenharia municipal, agricultura e eletrodomésticos.Todos os produtos são fabricados sob os sistemas de gestão ISO9001 e ISO45001Com uma capacidade de produção anual de mais de 80.000 unidades, a YuanTe Technology fornece soluções de detecção de gás para clientes em todo o mundo..
Vantagens da empresa
- Estabelecido desde 2010- Mais de 16 anos de experiência em investigação e desenvolvimento e fabrico de detecção de gases.
- gama completa de produtos- Detectores portáteis, transmissores fixos, analisadores, painéis de controlo, estações de acoplagem, acessórios.
- Certificações internacionais¢ Certificado IECEx, ATEX, EMC para zonas perigosas.
- Ampla cobertura do gás e da indústriaCentenas de gases; servem petróleo e gás, produtos químicos, mineração, ambiente, alimentos, farmacêutica e muito mais.
- Forte P&D & qualidadeCertificado ISO9001 e ISO45001; equipe profissional de P&D e rede global de serviços.
- Alta capacidade de produção- Mais de 80 000 unidades por ano com entrega rápida (normalmente 5 a 7 dias úteis).
- Suporte global ao cliente- Serviço pós-venda 24 horas por dia, 7 dias por semana e soluções adaptadas a diversos sectores.
Pacote padrão (para YT-1100H, exemplo de versão de 4 canais)
| Ponto |
Quantidade |
| Controlador de alarme de gás YT-1100H (4 canais, com alarme de som/luz integrado) |
1 unidade |
| Parafusos e plugues de montagem em parede |
1 conjunto |
| Manual do utilizador (em inglês) |
1 exemplar |
| Certificado de conformidade |
1 exemplar |
| Cartão de garantia |
1 peça |
Configuração de relés (1, 2 ou 5 relés) depende da opção encomendada
