SG100-R Detector fixo de CH4 de alcance alargado
Sistema avançado de detecção remota fixa de gás concebido para a monitorização do metano (CH4) com capacidade de extensão da distância entre o transmissor e o sensor.
O SG100-R é um sistema fixo de detecção de gases que separa o sensor do transmissor até 1000 metros utilizando a comunicação RS485.Este projeto de montagem remota é ideal quando o ponto de medição está dentro de um ducto, tubulação, espaço confinado, ou onde os gases são mais pesados que o ar - o sensor vai para onde o perigo está, enquanto o transmissor fica em um local conveniente e seguro para visualização e configuração do display.
Tomando o metano (CH4) como exemplo, o sistema usa um sensor de combustão catalítica para medir de 0 a 100%LEL com uma resolução de 1%LEL. As saídas incluem 3 fios 4-20mA, RS485 Modbus,e três relés (alarme de baixoA configuração é efectuada de forma segura sem abrir o compartimento com uma varinha magnética ou com um comando remoto opcional.A unidade possui certificação IECEx/ATEX (Ex db IIC T6 Gb), proteção IP66/IP68, e um invólucro de alumínio fundido a moagem resistente (SS316 opcional).
Por que a colocação remota de sensores é importante
Os detectores fixos tradicionais montam o sensor diretamente no transmissor - mas isso não funciona em todos os cenários.
- Instalações de condutas e tubulaçõesColoque o sensor dentro do fluxo de ar enquanto o transmissor fica fora para facilitar o acesso.
- Gases mais pesados que o ar- gases como NH3, H2S e H2 tendem a depositar-se em pontos baixos.
- Áreas de difícil acesso- Espaços confinados, cabeças de recipientes ou canalização elevada - aceder ao sensor remotamente sem subir ou entrar em zonas perigosas.
- Ambientes de sensores agressivos- Se o ponto de medição estiver molhado, empoeirado ou corrosivo, o transmissor pode ser colocado numa área mais limpa, prolongando a sua vida útil.
- Distância máxima de separação: 1000 metros- alimentados e comunicados através da ligação RS485 do transmissor.
Uma breve observação sobre o metano (CH4)
O metano é o principal componente do gás natural. É incolor, inodoro e altamente inflamável. Quando sua concentração no ar atinge entre 5% e 15% em volume, torna-se explosivo.O limite inferior de explosão (LEL) do metano é de 5% VOL, definido como 100% LEL no detector. A medição de 0-100% LEL indica diretamente quão próxima a atmosfera está do intervalo explosivo.
Fontes típicas de metano:Gasodutos de gás natural, aterros sanitários, minas de carvão, plantas de biogás, digestores de águas residuais e refinarias de petróleo.
O SG100-R fornece um alerta precoce de fugas inflamáveis, especialmente em locais remotos ou de difícil acesso, onde os detectores convencionais não podem ser facilmente instalados ou mantidos.
Aplicações de campo - Onde o SG100-R se destaca
- Tubulações de condutas- Monitorizar o gás no interior da ventilação ou dos condutos de escape; sensor no interior, transmissor no exterior.
- Detecção de gases pesados- NH3, H2, H2S depositar em pontos baixos; sensor no nível do chão, transmissor em altura de visão confortável.
- Entrada de espaço confinado- Sensor dentro de tanques, recipientes ou esgotos; transmissor posicionado em segurança fora para monitoramento do pessoal.
- Depósitos e instalações de biogás- Monitorização do metano em poços de recolha e digestores.
- Estações de compressão de gás natural- Sensor remoto em poços de válvulas onde o acesso é restrito.
- Refinarias de petróleo e gás- Monitorização das emissões fugitivas em áreas de processo de difícil acesso.
- Tratamento de águas residuais- Monitorização do gás do digestor (metano) nos espaços de cabeças dos tanques.
- Minas de carvão- Detecção remota nas vias respiratórias de retorno ou áreas de goaf.

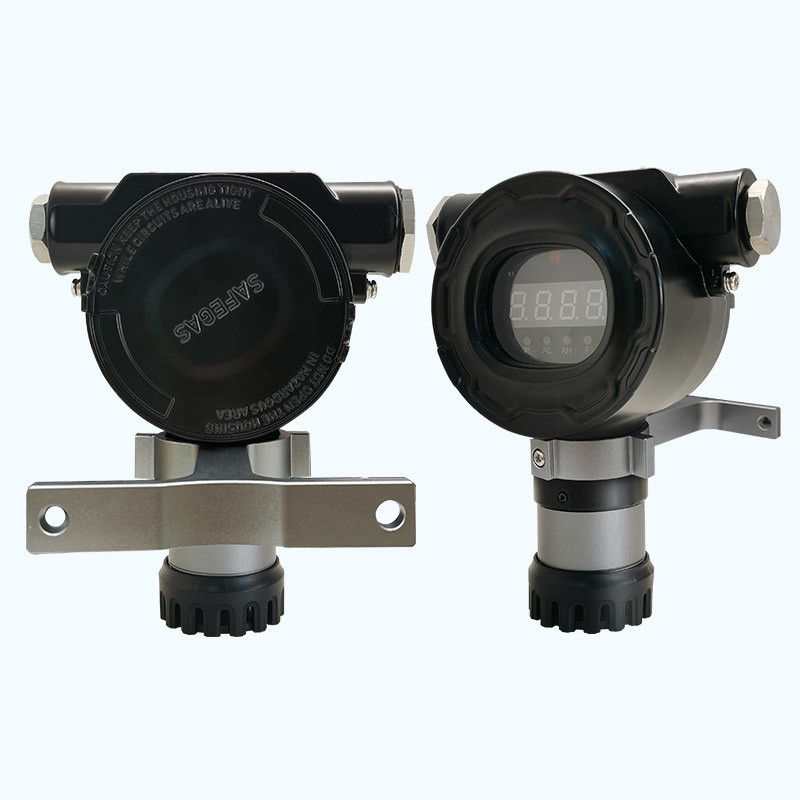

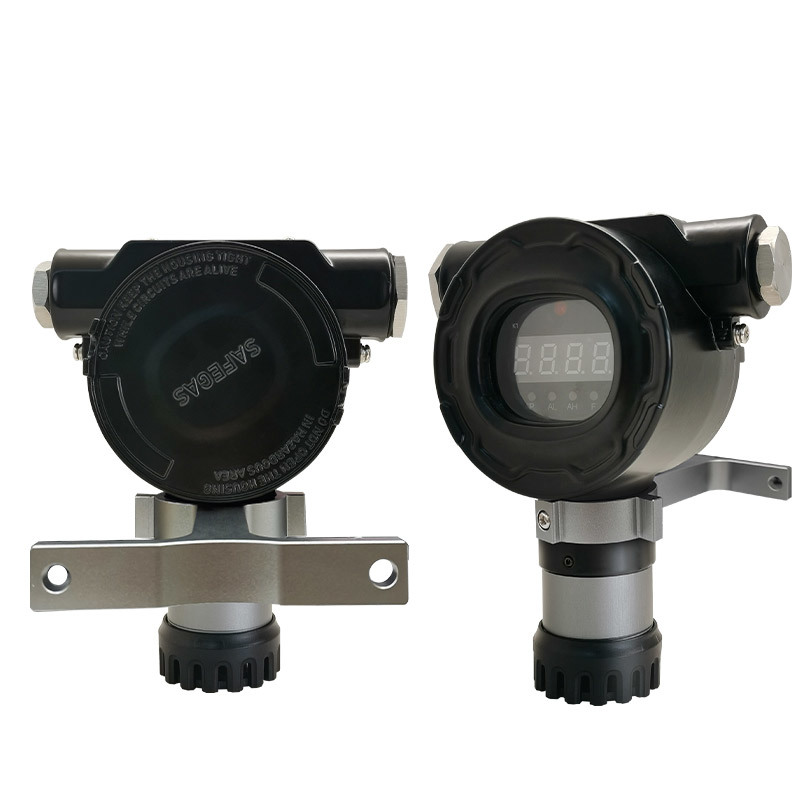

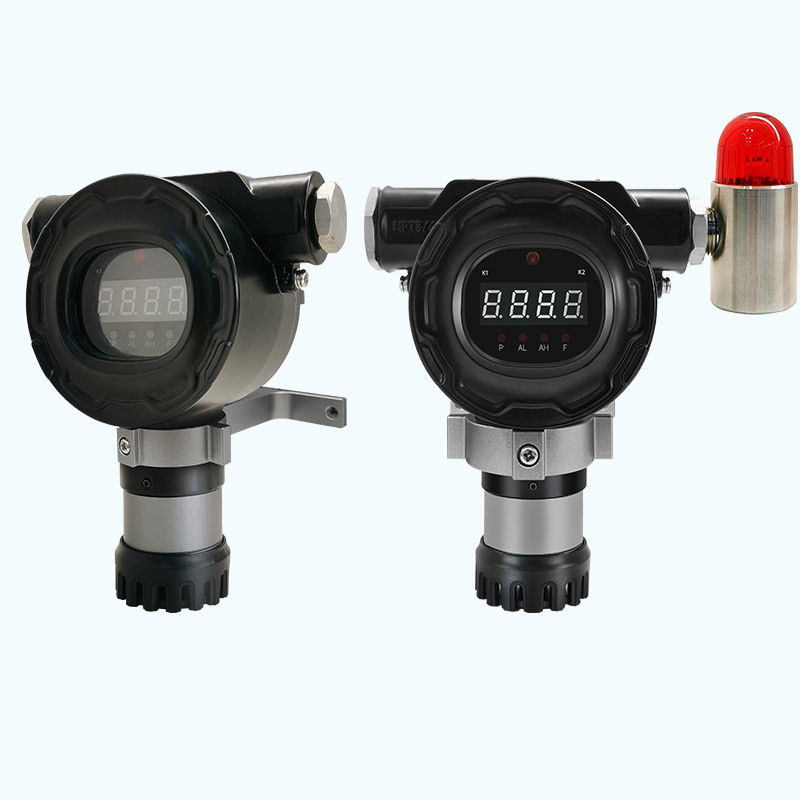

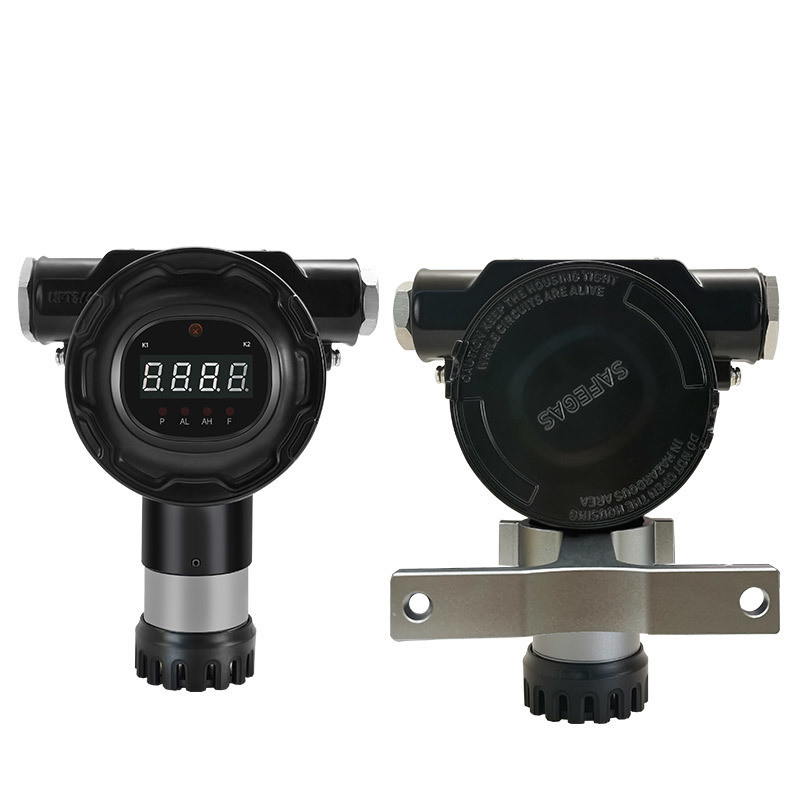

Imagens do produto
Especificações técnicas (CH4, 0-100%LEL)
| Parâmetro |
Valor |
| Gás alvo |
Metano (CH4) |
| Princípio de detecção |
Combustão catalítica |
| Faixa de medição |
0 - 100%LEL |
| Resolução |
1%LEL |
| Precisão |
≤ ± 2-5% FS (dependente do sensor) |
| Classificação à prova de explosão |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| Protecção de entrada |
Proteção IP66 / IP68 |
| Consumo de energia |
< 2,5 W (gás tóxico) / < 4 W (gás inflamável) |
| Produtos padrão |
3 fios 4-20mA, RS485 Modbus |
| Saídas de relés |
3 relés (alarme baixo, alarme alto, alarme de falha) |
| Tensão de alimentação |
12-24V DC |
| Exibição |
LED |
| Temperatura de funcionamento (catalisadora) |
-40°C a +70°C |
| Umidade de funcionamento |
0-95% RH (não condensante) |
| Intervalo de pressão |
86-106 kPa |
| Material do gabinete |
Alumínio fundido sob pressão (padrão); SS316 (facultativo) |
| Entradas de cabo |
1 × 3/4 NPT (esquerda) e 1 × M20 (direita) |
| Dimensões |
157.8 × 128,8 × 69,6 mm |
| Peso |
10,0 kg |
| Garantia |
1 ano |
Capacidades fundamentais
- Separação de 1000 metros- O sensor e o transmissor podem estar a até 1000 m de distância através do RS485 - flexibilidade incomparável para instalações difíceis.
- Certificado à prova de explosão- IECEx e ATEX Ex db IIC T6 Gb - seguro para zonas de perigo 1 e 2.
- Proteção IP66/IP68- À prova de pó, protegido contra jatos de água poderosos e submersível.
- Opções de saída múltiplas- 4-20mA (3 fios), RS485 Modbus, mais três relés para controlo de dispositivos externos.
- Configuração segura- Bastão magnético (incluído) ou controlo remoto opcional - não é necessário abrir o compartimento em atmosferas explosivas.
- Exibição local- O ecrã LED mostra a concentração de gás em tempo real na localização do transmissor.
- Construção durável- Casas de alumínio fundido sob pressão; aço inoxidável 316 opcional para locais corrosivos.
- Instalação fácil- Suporte de fixação fornecido; entradas de cabos normais (NPT e M20).
Sobre o fabricante
Shenzhen YuanTe Technology Co., Ltd. (Safegas)- estabelecida em 2010, com mais de 16 anos de experiência em investigação e desenvolvimento, fabrico e vendas de detecção de gases.Engenharia municipal, agricultura e eletrodomésticos.
Credenciais essenciais:
- Certificado em conformidade com ISO9001, ISO45001, IECEx, ATEX, EMC
- Capacidade de produção anual: > 80.000 unidades
- Entrega típica: 5-7 dias úteis
- Suporte pós-venda 24/7
- A gama de produtos inclui detectores portáteis, transmissores fixos, analisadores de gás, painéis de controlo, estações de acoplagem e acessórios de calibração.
Perguntas Frequentes
P1: A que distância pode estar o sensor do transmissor?
A1: Até 1000 metros utilizando a comunicação RS485.
P2: O SG100-R pode detectar outros gases que não o metano?
R2: Sim. Suporta centenas de tipos de sensores - catalítico (inflamáveis), IR (CO2, CH4), eletroquímico (tóxico) e PID (VOC).
P3: O transmissor tem um display?
R3: Sim, um ecrã LED mostra a concentração de gás em tempo real na localização do transmissor.
Q4: Como ajustar os valores de alarme sem abrir o compartimento?
A4: Utilizar a varinha magnética fornecida (não intrusiva) ou o comando remoto opcional - seguro em zonas perigosas.
Q5: Que relés são fornecidos?
R5: Três relés - alarme baixo, alarme alto e alarme de falha. Eles podem direcionar diretamente os chifres externos, luzes estroboscópicas, ventiladores ou válvulas eletromagnéticas.
P6: Qual é a classificação de protecção?
A6: IP66 (impedido ao pó, protegido contra jatos de água poderosos) e IP68 (submersível).
Q7: Qual é o período de garantia?
A7: 1 ano para o transmissor e o sensor (os consumíveis dos sensores podem ter uma garantia mais curta, consoante o tipo).
P8: O sensor remoto precisa de sua própria fonte de alimentação?
O transmissor alimenta o sensor remoto através da ligação RS485.
P9: Posso instalar o sensor dentro de um ducto ou tubulação?
R: Sim, o sensor remoto é projetado para ser instalado em dutos, empilhadeiras ou tubos - o transmissor fica fora em um local seguro e acessível.
Q10: O SG100-R está certificado para atmosferas explosivas?
A10: Sim, tem a certificação IECEx e ATEX Ex db IIC T6 Gb para zonas perigosas das zonas 1 e 2.
Conteúdo do pacote padrão
- Detector de gás - 1 unidade
- Bastão magnético - 1 peça
- Manual do utilizador (em inglês) - 1 exemplar
- Certificado de conformidade / cartão de garantia - 1 exemplar
- Suporte de montagem - 1 conjunto
- Remote control - 1 peça
